5. Cablurile
Intotdeauna e nevoie de cabluri pentru mixer, chiar daca atunci cand ai un sistem compact nu e nevoie de cabluri intre boxe si amplificator . Nu e nevoie neaparat sa cumperi cabluri super scumpe, dar tine minte: calitatea cablurilor este foarte importanta si afecteaza sunetul. Nu uita sa ai tot timpul cabluri de rezerva la tine.
Cablurile pentru semnal nebalansat au 2 conductori, in timp ce cablurile balansate au 3 conductori. Atentie, nu confunda cablul balansat cu cablurile stereo. Cablurile balansate sunt facute sa transmita un singur semnal mono. Liniile balansate te ajuta sa scapi de interferentele produse de surse externe, bazaituri, zgomote de fond si chiar si de frecventele radio, atata timp cat sunt conectate la intrarile si iesirile unor circuite care sunt facute sa profite de acest tip de cablu. Aceasta tehnologie este folositoare in special atunci cand ai de-a face cu semnale foarte mici, caz in care interferentele pot fi la fel de mari ca si semnalul dat de sursa audio.

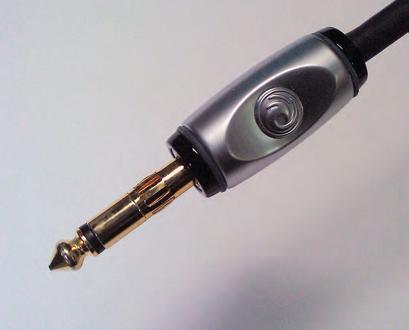

-Cablurile de chitara si cele de conectica de la sistemele hi-fi sunt cele mai intalnite cabluri nebalansate. Acestea nu resping interferentele dar costa mult mai putin si isi fac treaba bine atunci cand semnalul este puternic. Fiecare tip de cablu are nevoie de mufe diferite. In figura alaturata avem un jack nebalansat. Observati ca are doua sectiuni, cate una pentru fiecare conductor. Acest tip de conector este numit si TS ("tip" si "sleeve")

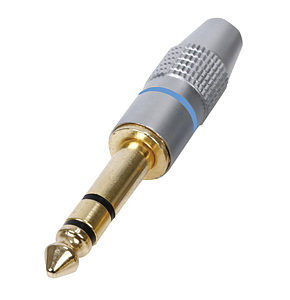

-Tipul acesta de mufa este un jack de ¼" balansat. Mai este numit si conector TRS (tip-ring-sleeve) deoarece are trei sectiuni: Tip si sleeve (la fel ca la conectorul nebalansat) plus o a treia sectiune numita "ring" intre celalalte doua.

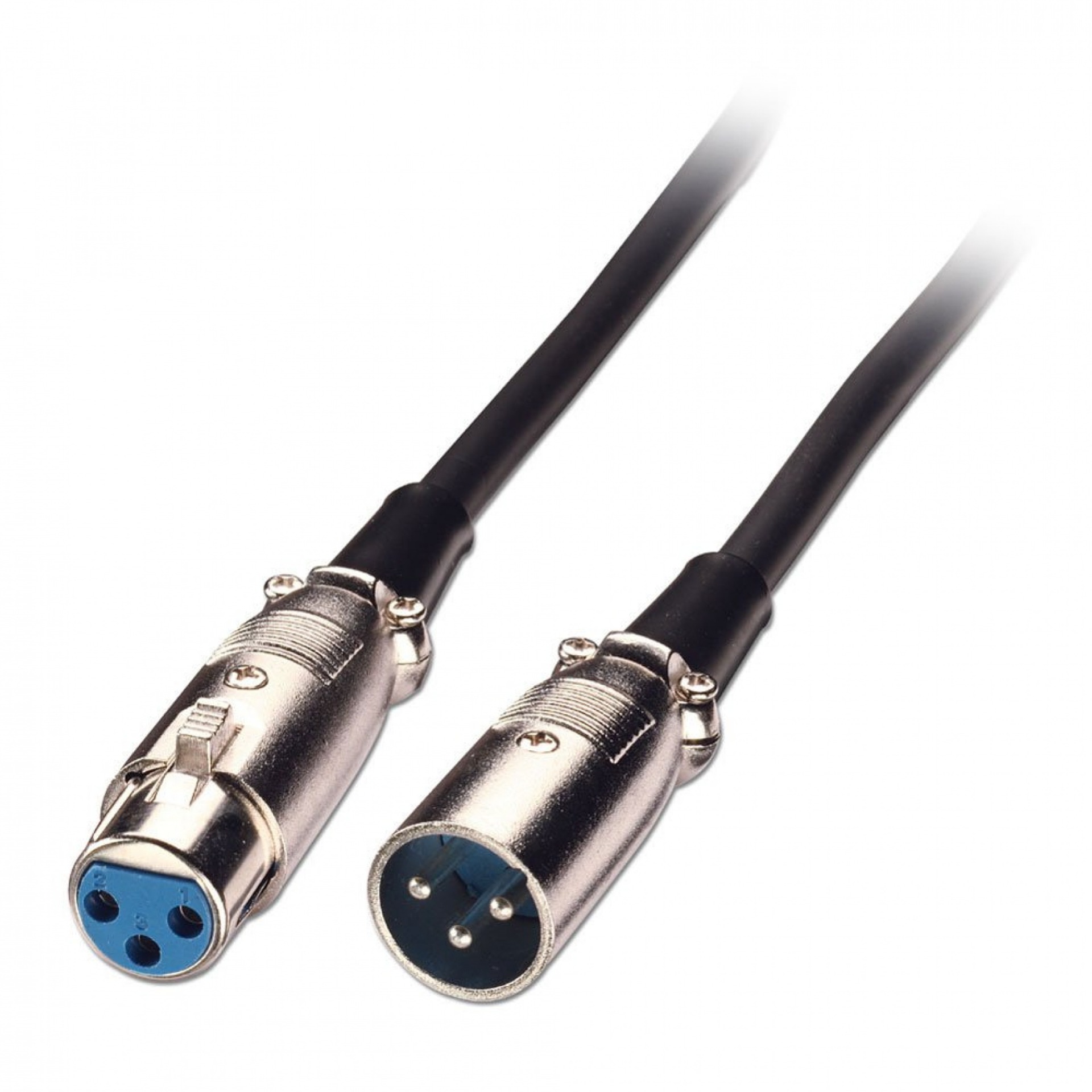

-Aceasta este o mufa XLR si este folosita pentru conexiunile balansate. Cei trei pini sunt conectati la cei trei conductori.
Nu iti poti da seama daca intrarile jack sunt balansate sau nebalansate dar majoritatea producatorilor eticheteaza aceste intrari sa poti sti de ce tip sunt. Toate intrarile XLR sunt balansate. De curand a aparut un tip nou de mufa mama (de intrare): ComboJack. Are acest nume deoarece te poti conecta si cu mufa XLR si cu mufa Jack. Bineinteles nu poti sa folosesti cele doua tipuri deodata. In cazul in care te conectezi cu mufa jack, acest tip de intrare poate functiona si cu linie balansata si cu linie nebalansata.
Un alt tip de conector nebalansat este conectorul RCA. Acest tip este intalnit in special la echipamentul "pentru acasa". Totusi, unele mixere au una sau doua intrari RCA in cazul in care trebuie sa conectezi un cd player de exemplu. Acest tip de conector este folosit si pentru semnalul digital S/PDIF.
Majoritatea microfoanelor pentru sistemele PA au nevoie de cabluri balansate si conectori XLR.
Sintetizatoarele si alte instrumente electronice au iesiri balansate care merg la fel de bine si cu cablu balansat si cu cablu nebalansat. Daca lungimea cablului nu este foarte mare poti folosi cu incredere un cablu nebalansat.
CDJ-urile, preamplificatoarele de turn-table si CD playerele au de obicei iesiri nebalansate de tip RCA pentru ca distantele dintre ele si amplificator sunt relativ mici.
MP3 playerele portabile au de obicei o iesire stereo jack mic (1/8"). Acest tip de conexiune se regaseste foarte rar la echipamentele profesionale. De aceea, probabil ca vei avea nevoie de adaptori. Astfel vei converti iesirea ta stereo in doua iesiri mono nebalansate RCA sau jack ¼". Mai toate chitarile si chitarile bass folosesc cabluri mono.
Intrarile in mixer sunt in general linii balansate cu mufe XLR. Inserturile sunt facute sa primeasca fie semnal balansat fie nebalansat prin cabluri cu mufe jack ¼" dar unele mixere high-end au intrare cu mufa XLR inclusiv la inserturi.
Unele boxe, cum ar fi cele din seria GSR de la M-Audio accepta semnalul de linie provenit de la mixer si sunt dotate cu mufe combo. Astfel te poti conecta la boxe cu orice tip de conexiune.
